Більшість інструкцій в інтернеті копіюють шаблони про переваги автоматичного поливу, але повністю ігнорують реальні проблеми, з якими стикається практик на другий-третій рік експлуатації. Забиті емітери, вирвані фітинги, падіння тиску або повна відсутність виливу з бочки — це наслідки поверхневого вибору обладнання та нерозуміння фізики процесів. У цьому матеріалі розібрано суто інженерну сторону використання багаторічної крапельної трубки, алгоритми її обслуговування та методи хімічної реанімації системи без демонтажу.
Як влаштована емітерна крапельна трубка: технічні характеристики

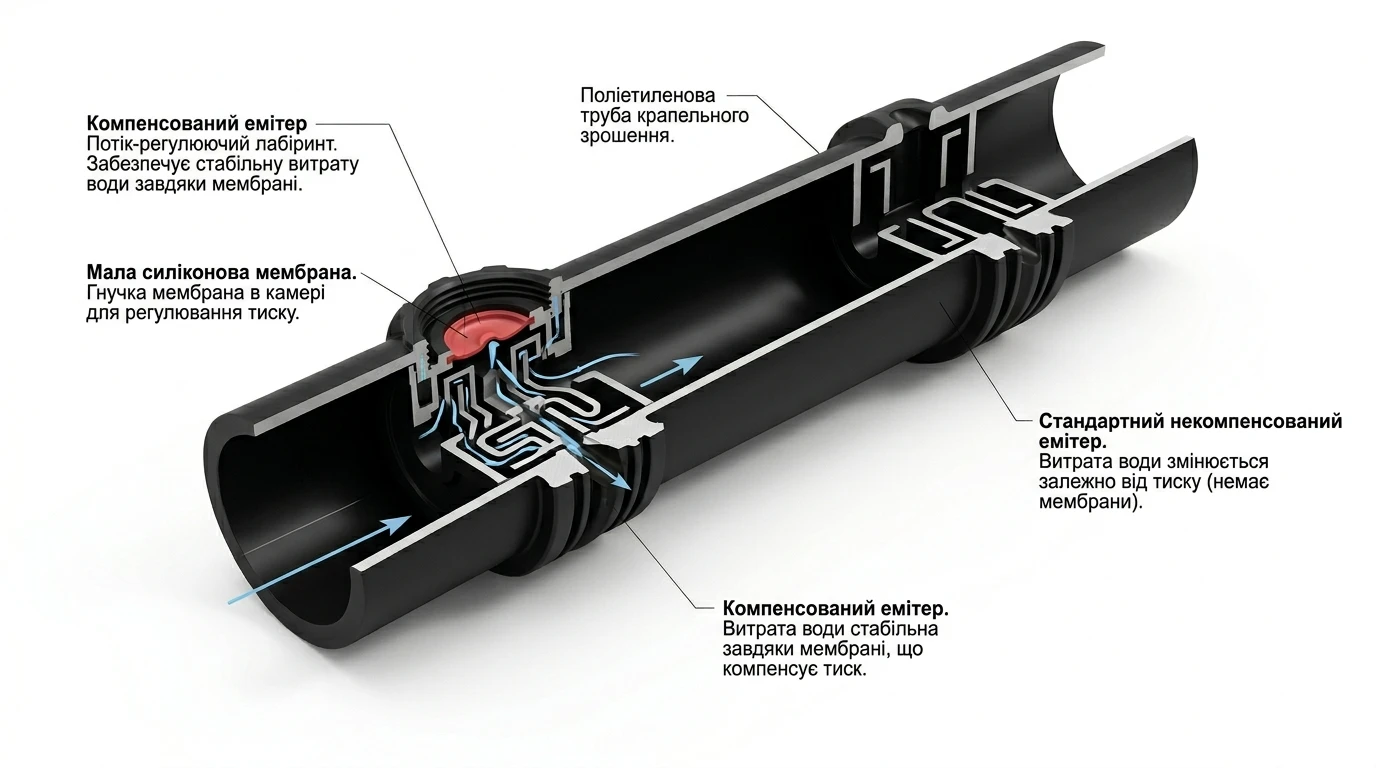

Багаторічна крапельна трубка — це магістраль із поліетилену низького тиску (ПНТ), всередині якої з певним кроком (від 20 до 100 см) впаяні окремі пластикові крапельниці (емітери). Кожен емітер має складний внутрішній лабіринт, який турбулізує потік води і вирівнює її розхід.
Головна технічна відмінність між трубками полягає в архітектурі емітера (компенсовані чи некомпенсовані) та товщині стінки, широкий вибір крапельних трубок https://www.aquaprice.com.ua/ua/kapelnyy-poliv/kapelnaya-trubka/
Порівняльні характеристики типів крапельних трубок
| Параметр порівняння | Некомпенсована трубка (тонкостінна) | Компенсована трубка (товстостінна) | Підземна крапельна трубка |
|---|---|---|---|
| Товщина стінки | 0.6–0.9 мм (24–36 mils) | 1.0–1.2 мм (40–48 mils) | 1.1–1.2 мм (з захистом від коренів) |
| Робочий тиск | 0.5–1.5 бар | 1.0–4.0 бар | 1.0–3.5 бар |
| Залежність виливу від рельєфу | Висока (на схилах вилив нерівномірний) | Відсутня (силіконова мембрана вирівнює тиск) | Відсутня |
| Номінальний вилив одного емітера | 1.6–2.0 л/год (при 1 бар) | Фіксований: 1.6, 2.2 або 3.8 л/год | Фіксований: 1.6–2.2 л/год |
| Термін служби на сонці | 3–5 років | 8–12 років (при наявності УФ-стабілізатора) | 10–15 років (у ґрунті) |
Типові помилки при монтажі та виборі крапельних трубок
Практичні помилки зазвичай пов’язані з намаганням спростити систему або зекономити там, де діють закони гідравліки.
Помилка 1: Спроба запустити компенсовану трубку від бочки самопливом
- Чому так роблять: користувач купує найдорожчу і найякіснішу трубку з компенсацією тиску, сподіваючись отримати ідеальний полив від звичайної ємності, піднятої на 1 метр.
- Наслідок: вода з емітерів або взагалі не тече, або ледь капає з перших трьох метрів лінії. Всередині компенсованого емітера стоїть силіконова мембрана, для відкриття якої потрібен мінімальний стартовий тиск (тиск спрацьовування) від 0.5 до 0.8 бар. Бочка, піднята на 1 метр, створює тиск лише в 0.1 бар. Мембрана залишається заблокованою.
- Як правильно: для самопливних систем з бочки (тиск до 0.5 бар) використовувати виключно некомпенсовану трубку з низьким порогом стартового тиску (від 0.2 бар). Якщо куплено компенсовану трубку — у систему обов’язково монтується насос підвищення тиску.
Помилка 2: Ігнорування товщини стінки та геометрії брендів при підборі фітингів
- Чому так роблять: купують слухавку одного виробника (наприклад, бюджетний Китай з товщиною стінки 0.9 мм), а стартові фітинги типу «йорж» — іншого (наприклад, Eurodrop або Irritec під стінку 1.1 мм).
- Наслідок: при піднятті робочого тиску до 1.5–2.0 бар трубку зриває з фітингів, заливаючи ділянку. Протилежний випадок — жорстка товстостінна трубка (1.2 мм) банально не налізає на конусні фітинги без розігріву промисловим феном, а після остигання пластик деформується.
- Як правильно: для трубок зі стінкою менше 1.0 мм (24–36 mils) використовувати фітинги з затискною гайкою (Smart Lock). Для товстостінних трубок (1.0–1.2 мм) застосовувати сертифіковані компресійні фітинги або конусні «йоржі», які чітко відповідають внутрішньому діаметру трубки (зазвичай це 14.2 мм для стандартної трубки 16 мм).
Помилка 3: Придбання трубки з вторинного поліетилену
- Чому так роблять: бажання зекономити до 40% вартості на метрі погонному при закупівлі великих об’ємів під комерційні культури.
- Наслідок: на другий сезон трубка стає крихкою, втрачає еластичність і тріскається від найменшого перегину або сонячного нагріву. Вторинний пластик не тримає молекулярну структуру при додаванні сажі та не піддається якісній світлостабілізації.
- Як правильно: візуальний тест: якісна трубка з первинного ПНТ має глянцевий блиск, однорідний антрацитовий колір без сірих розводів та специфічного хімічного запаху паленої пластмаси. При стисканні пальцями вона пружинить, а не залишає білу смугу залому.
Регламент обслуговування та хімічна реанімація забитих емітерів
Механічний дисковий чи сітчастий фільтр (навіть на 130 мікрон) захищає лише від піску та іржі. Він безсилий проти кальцієвого нальоту, осадження заліза та розвитку водоростей (біоплівки) всередині емітера.
Регламент технічного обслуговування елементів системи
| Елемент системи | Періодичність | Інженерна дія | Ознака критичної проблеми |
|---|---|---|---|
| Сітчастий/дисковий фільтр | Раз на 7–14 днів (залежно від джерела води) | Демонтаж картриджа, промивка під тиском, очищення щіткою від слизу. | Падіння тиску в магістралі після фільтра більш ніж на 0.3 бар. |
| Кінцеві заглушки ліній | Раз на місяць | Відкриття заглушок на кінцях кожної лінії та промивка системи чистою водою протягом 2-3 хвилин до зникнення каламутного осаду. | Зменшення виливу на останніх емітерах лінії. |
| Емітери (очищення від солей та заліза) | 1–2 рази за сезон | Інжекція розчину кислот (ортофосфорна/азотна) через інжектор Вентурі. | Візуальне солеутворення навколо отвору, зниження норми виливу системи на 20%. |
| Емітери (очищення від біомаси/водоростей) | Наприкінці сезону (перед консервацією) | Промивка розчином пероксиду водню або гіпохлориту натрію. | Зелений або коричневий слиз на зрізі глухого кінця трубки. |
Рецепт хімічної промивки від мінеральних відкладень (кальцій, залізо)
Для розчинення солей використовують ортофосфорну (H3PO4) або азотну (HNO3) кислоту. Мета — знизити pH води всередині трубки до значення 2.0–3.0 на час промивки.
- Розрахунок дозування: для технічної ортофосфорної кислоти (85%) середня доза становить 1–1.5 літра концентрату на 1 кубічний метр води.

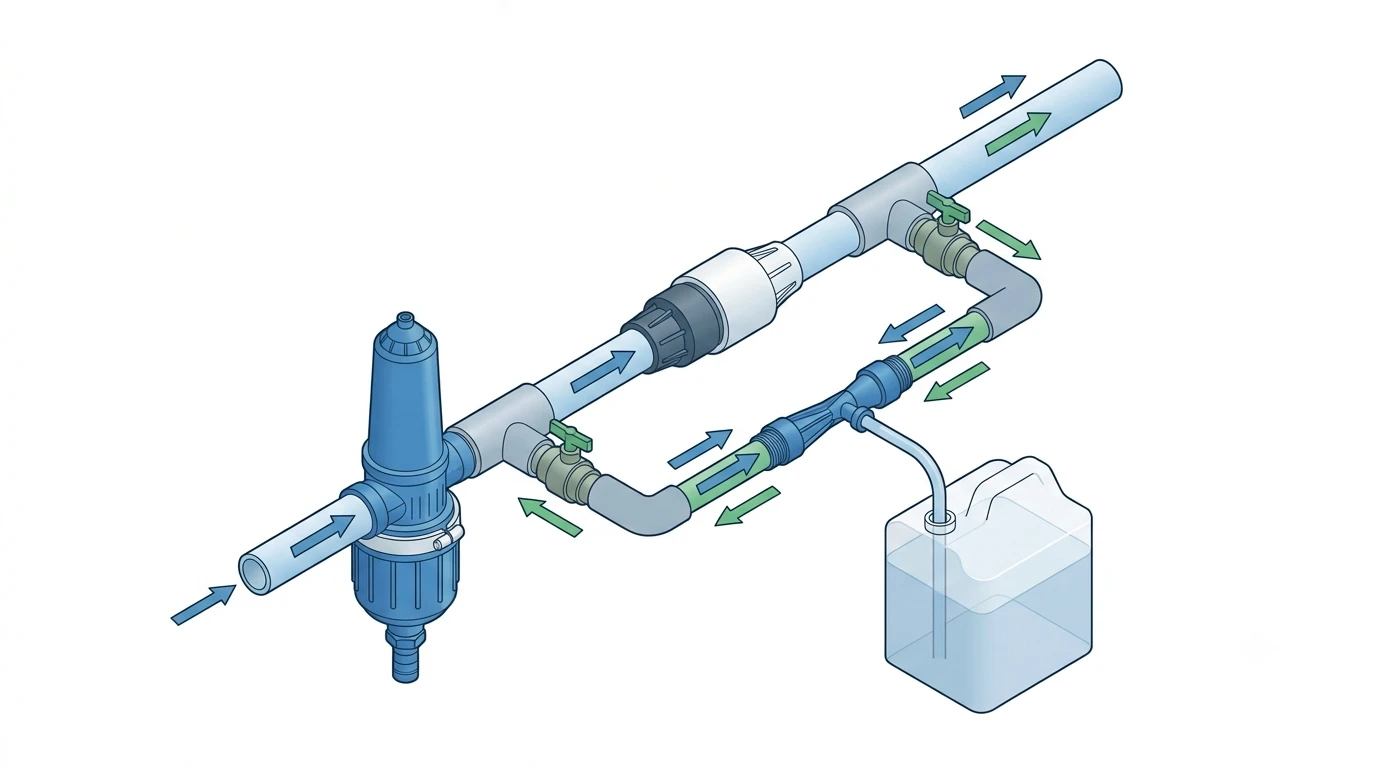

- Введення в систему: кислота впорскується через інжектор Вентурі або дозатрон протягом 30–40 хвилин.
- Експозиція: система вимикається, залишаючи кислу воду всередині трубок на 2–3 години для розчинення нальоту в лабіринтах.
- Фінішна промивка: відкриваються кінцеві заглушки, і система вимивається чистою водою протягом 15 хвилин.
Важливо: Промивка з pH 2.0 безпечна для кореневої системи рослин, якщо вона виконується на вологу землю і після цього ділянка проливається чистою водою. Кислота швидко нейтралізується буферною місткістю ґрунту.
Зимування крапельної системи без демонтажу: інженерний підхід
Демонтаж і скручування сотень метрів багаторічної трубки на зиму — це неефективна витрата людино-годин, яка призводить до механічних пошкоджень пластику. Якісна трубка з первинного поліетилену здатна переносити морози до -30°C безпосередньо на ґрунті, якщо виконано правильне осушення.
Фізика процесу проста: руйнує пластик не сам мороз, а замерзаюча вода, яка розширюється в замкнутому просторі (всередині емітера чи фітинга).
Покроковий алгоритм консервації:
- Зливання магістралей: відкрити всі дренажні клапани та кінцеві заглушки в найнижчих точках рельєфу. Дати воді стекти самопливом.

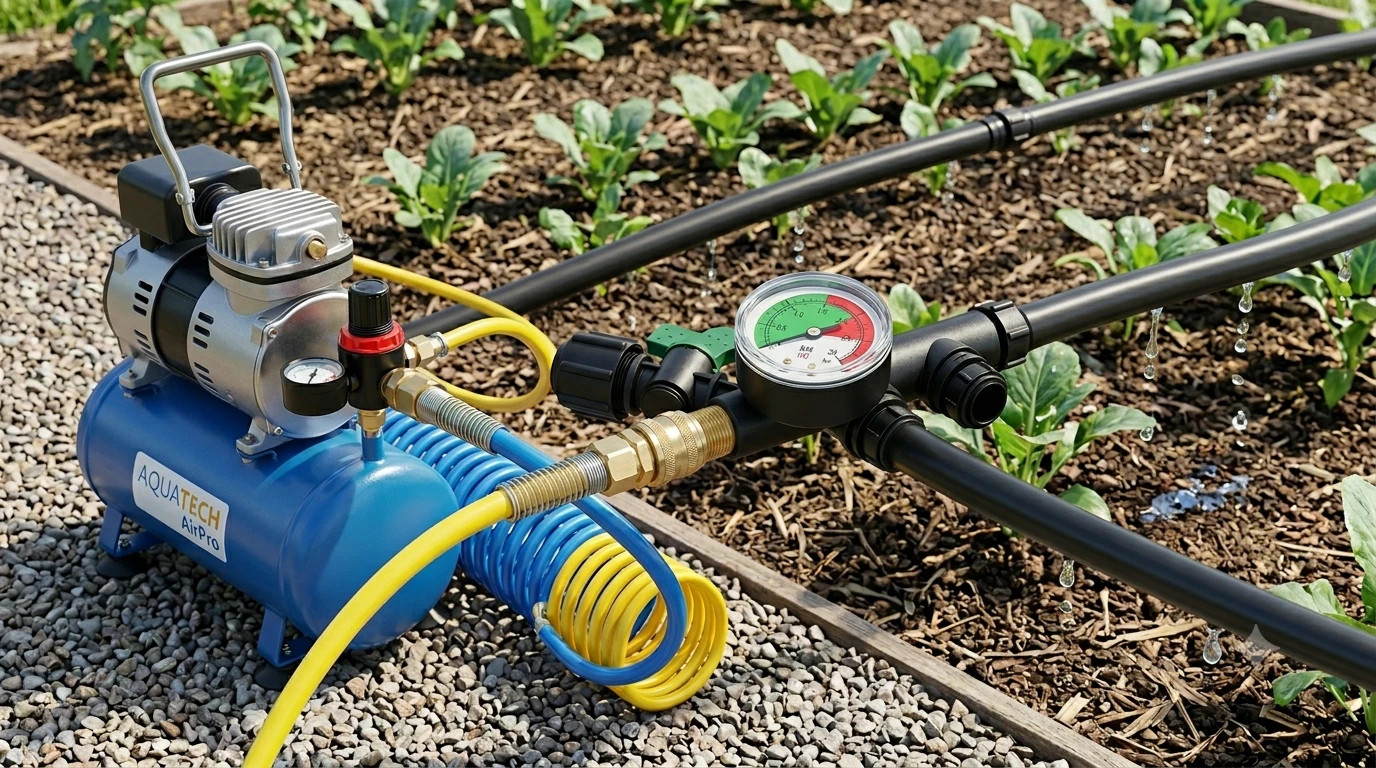

- Продування компресором: підключити повітряний компресор до головного вузла фільтрації.
- Налаштування тиску повітря:
Pmax ≤ 2.5 бар
Критичне обмеження: Тиск повітря при продувці не повинен перевищувати 2.5 бар. На відміну від води, стиснене повітря має високу кінетичну енергію. Якщо перевищити цей ліміт, повітряний удар може буквально відірвати або змістити внутрішні пластикові емітери, які приварені зсередини до стінок трубки.
- Контроль закінчення: продувку кожної зони виконувати до моменту, поки з кінців ліній замість водяного пилу не почне виходити сухе повітря (зазвичай 3–5 хвилин на одну лінію).
- Захист вузлів: демонтувати на зимове зберігання в тепле приміщення лише автоматику (контролери поливу), соленоїди електромагнітних клапанів, датчики дощу та дискові картриджі фільтрів. Сама трубка залишається на полі.
Розрахунок окупності: крапельна трубка проти крапельної стрічки
Для економічного обґрунтування порівняємо витрати на умовну ділянку з довжиною ліній поливу 1000 метрів погонних.
- Варіант А: Однорічна крапельна стрічка (товщина 6 mils), заміна щороку через пошкодження гризунами та забивання.
- Варіант Б: Багаторічна крапельна трубка (товщина 40 mils, компенсована), термін служби — 8 років за умови дотримання регламенту промивок.
Економічне порівняння витрат на 1000 метрів ліній (період — 8 років)
| Параметр витрат | Крапельна стрічка (6 mils) | Крапельна трубка (40 mils) |
|---|---|---|
| Стартові інвестиції (матеріал) | 3 000 грн | 18 000 грн |
| Вартість фітингів (запуск) | 2 500 грн | 4 000 грн |
| Кількість замін за 8 років | 7 замін | 0 замін |
| Сумарні витрати на закупівлю матеріалу за 8 років | 24 000 грн | 18 000 грн |
| Трудовитрати на монтаж/демонтаж (в годинах) | ~80 годин за весь період | ~15 годин (тільки перший монтаж) |
| Додаткові витрати на хімію для промивки | 0 грн | 1 200 грн |
| РАЗОМ фінансові витрати | 26 500 грн + величезні трудовитрати | 23 200 грн + мінімальний сервіс |
Висновок: Попри високі стартові інвестиції в перший рік, багаторічна крапельна трубка повністю окупає себе на 4-й рік експлуатації за рахунок відсутності щорічних витрат на перевстановлення стрічки та економії робочого часу.
Чесні обмеження багаторічних трубок
Крапельна трубка не є універсальним розв’язанням усіх задач.
- По-перше, її нерентабельно використовувати на густих посівах з малою міжрядною відстанню (наприклад, зелень, морква, цибуля) — тут щільність ліній вимагає кілометри матеріалу, і стрічка залишається безальтернативною.
- По-друге, жорсткість трубки ускладнює її змотування на маленьких дачних ділянках, де конфігурація грядок змінюється щовесни.
- По-третє, система критична до стабільності тиску: якщо у вас немає можливості забезпечити стабільні 1.5–2.0 бар для компенсованих ліній, весь потенціал технології буде зведено нанівець.
Якщо у вас залишилися запитання щодо гідравлічного розрахунку конкретної довжини ліній під ваш тиск, ви можете звернутися до нашого інженерного відділу для побудови точної аксонометричної схеми поливу вашої ділянки.
