Що являє собою електричний кабель?

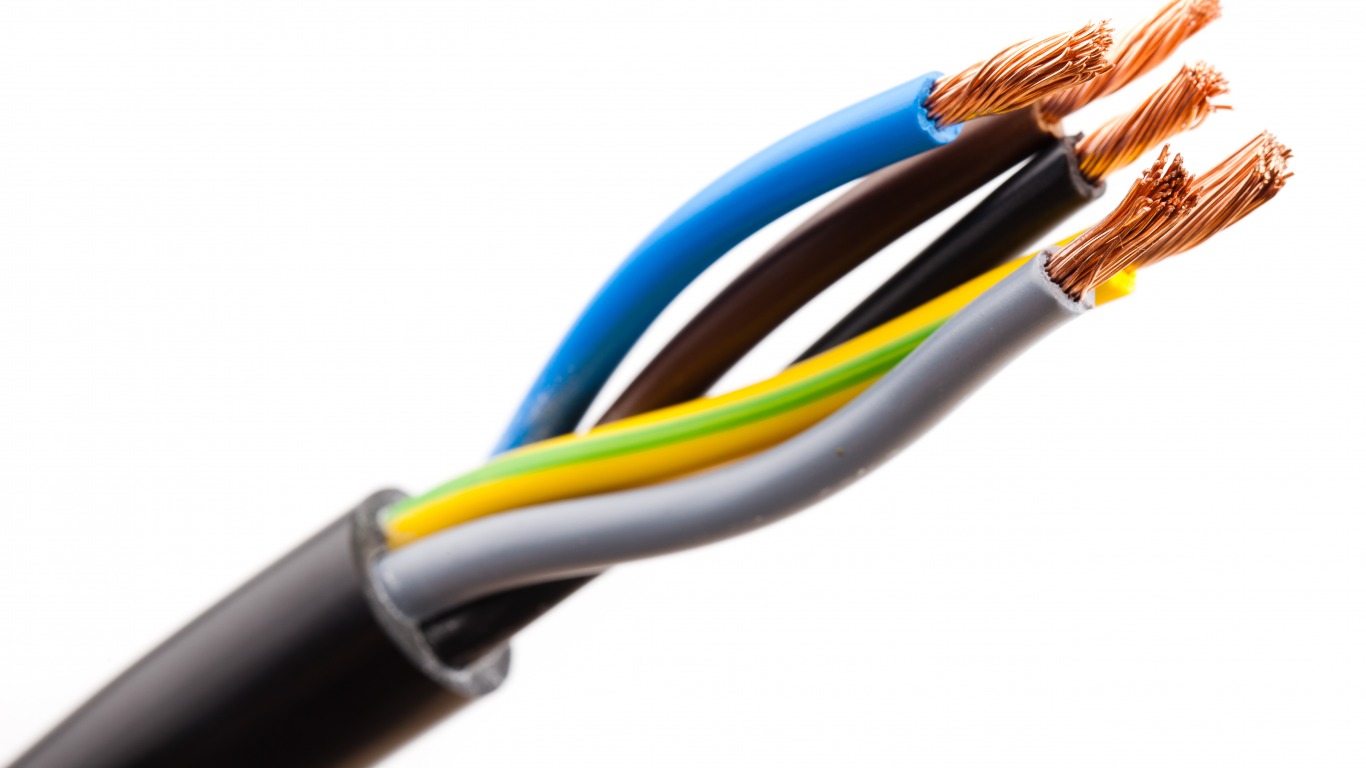

Кабель являє собою пристрій, всередині якого є одна, дві або ж більше заізольованих одна від одної, а також перекручених між собою струмопровідних жил, укладених в оболонку, що не пропускає повітря і вологу. Захисна верхня оболонка поверх себе може мати всілякі захисні покриття.

За своїм призначенням кабелю бувають контрольні та силові.

Другі призначаються для того, щоб розподіляти і передавати електричну енергію до всіляких струмоприймачів, а також РУ. Контрольні кабелю потрібні для того, щоб приєднувати їх до апаратів, приладів, що працюють від електричної енергії, збірок, затискачів і подібним їм.

У більшості випадків, для того, щоб виготовляти жили, які проводять струм, використовується такий матеріал, як алюміній. Опір проводу, виробленого з алюмінію, в порівнянні з мідними проводами і однаковим перетином буде значно більше. Саме з цієї причини для того щоб передавати по дроту однакову потужність, мідну струмопровідну жилу. А ось вибирати алюмінієву жилу можна з меншим перетином. Крім цього, алюмінієві жили мають низькою межею плинності і великим рівнем теплової ємності.

За своїм виглядом оболонка кабелю і його ізоляція може бути декількох типів. Серед них:

  • З ізоляцією з паперу, яка просочується не стікає складом і подається в оболонці з металу;
  • З ізоляцією з гуми, в оболонці з гуми, полівінілхлориду, або ж металу;
  • З пластмасовим типом ізоляції в оболонці з міцної пластмаси або ж – металу;
  • З паперовою ізоляцією з просоченого паперу в оболонці з металу.

У кожній з цих груп кабелю ще ділять за такими параметрами як номінальну напругу, перетин, матеріал і число струмопровідних жил, а також за типом захисного покриву.

Кожен виробник зобов’язаний виготовляти кабелю, відповідні ГОСТу і ОСТ, ТУ, а жили відповідно можуть бути ММ, АПТ, АТ, МТ, або АМ, що означає ступінь їх м’якості.

Жили з одного дротиком з алюмінію виробляються тільки з круглою формою перетину до 240 квадратних міліметрів, а ось багатодротяні – до тисячі квадратних міліметрів. Використання жив з алюмінію тільки з однієї дротяної і перетином до 240 міліметрів збільшує жорсткість кабелю, але помітно зменшує їх вартість. Відсутність гнучкості у кабелю може накладати деякі незручності при монтажі. Скручування окремих дротів при цьому повністю виключається.
